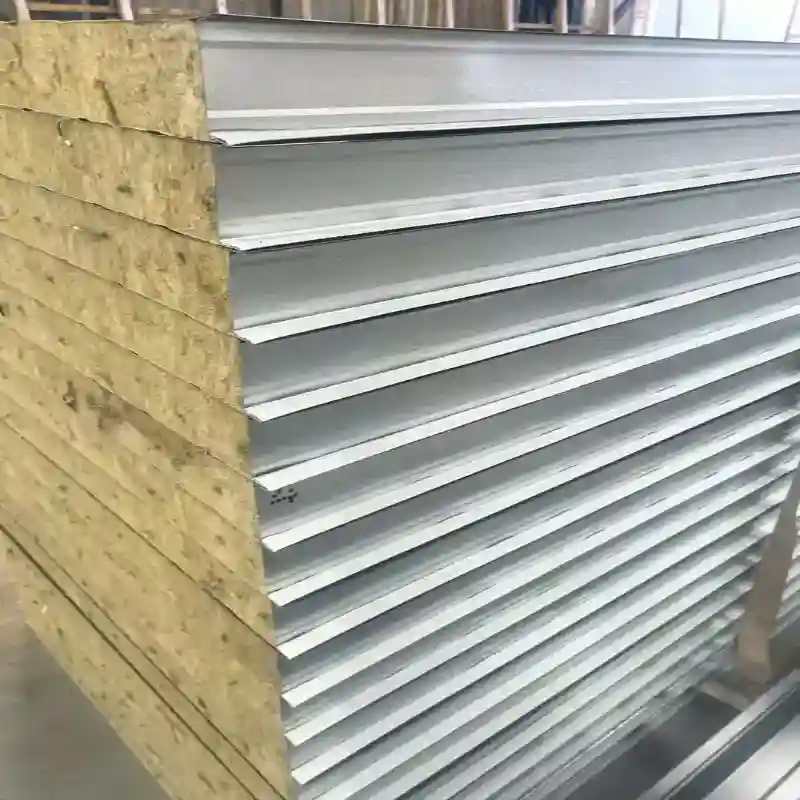

Metal komposit tagpanel

Shunchen Metal Composite Roof Panel tilbyder en integreret tagløsning til industrianlæg, lagerbygninger, kølerum og kommercielle bygninger. Med kontinuerlig laminering af slidstærkt metalbeklædning og isolerede kerner (50-200 mm), eliminerer den ekstra lag på stedet, mens den maksimerer energieffektiviteten. Understøttet af en gruppekapacitet på 450.000 tons leverer den fulde brugerdefinerede specifikationer og hurtig levering.

Nøglefunktioner

Integreret termisk isolering

Den isolerede kerne er lukket mellem metalpladerne, hvilket skaber en kontinuerlig termisk barriere hen over taget. PU- og PIR-kerner er særligt velegnede til bygninger, hvor det er vigtigt at begrænse varmeoverførslen gennem taget.

Den nødvendige tykkelse af metalkomposittagpaneler kan vælges i henhold til projektets isoleringsmål og lokale klimaforhold i stedet for at bruge én fast tykkelse for hver bygning.

Vejrbestandig metaloverflade

Det udvendige metallag giver den første barriere mod regn, sollys, vind og atmosfærisk eksponering. Det valgte belægningssystem tilføjer beskyttelse til stål- eller aluminiumsunderlaget og bestemmer også den synlige tagfinish.

Til projekter i fugtige, kystnære eller kemisk udsatte miljøer bør underlaget og belægningsspecifikationen vælges i henhold til de forventede korrosionsforhold.

Strukturel stivhed

Den bundede sandwichkonstruktion kombinerer to metalskind med en stiv eller halvstiv isoleringskerne. Dette skaber et tykkere og mere stabilt panel end en enkelt tynd metalplade.

Panelstivhed afhænger af kernetype, paneltykkelse, metalpladetykkelse, profilgeometri, spændvidde og fastgørelsesmetode. Til strukturelt tagdesign bør den endelige panelkonfiguration derfor vælges i henhold til den nødvendige spændvidde og belastningsforhold.

Reduceret tagbelægning

Da metalbeklædningen og isoleringen leveres som én fabriksfremstillet komponent, kræver tagsystemet ikke et separat isoleringslag mellem den ydre tagplade og bygningens indre.

Denne integrerede konfiguration kan reducere antallet af installationstrin og forenkle materialehåndtering under tagkonstruktion.

Brugerdefineret overfladeudseende

De udvendige og indvendige metalplader kan leveres i forskellige belægningsfinisher og farver. Dette gør det muligt at matche tagets udseende med industrielle faciliteter, kommercielle bygninger, lagerbygninger og andre arkitektoniske krav.

Ansøgninger

Industrielle værksteder og fabrikker

Metalkomposittagplader anvendes til fabrikstage, hvor der kræves termisk isolering sammen med en færdig metaltagoverflade. PU-, PIR- og stenuldskonfigurationer kan vælges i henhold til bygningens termiske og brandmæssige krav.

Lagerbygninger og logistikbygninger

Lagerhuse kræver store tagflader med ensartede paneldimensioner og effektiv installation. Den præfabrikerede panelkonstruktion er velegnet til stålrammelagre og logistikfaciliteter, hvor tagkonstruktionen skal dække store arealer.

Køleanlæg

Til køle- og temperaturkontrollerede bygninger kan PU- eller PIR-kerner vælges for deres varmeisoleringsegenskaber. Pladetykkelsen bestemmes normalt i henhold til mål indendørstemperaturen, udendørsklimaet, kølebelastningen og bygningens klimaskærmsdesign.

Erhvervs- og landbrugsbygninger

Panelerne kan bruges til erhvervsbygninger, landbrugslagre, husdyrbygninger og andre strukturer, der kræver en færdig isoleret tagindkapsling.

Brandfølsomme industribygninger

Stenuldskernekonfigurationer kan anvendes, hvor projektet kræver en mineralsk isoleringskerne med ikke-brændbare egenskaber. Den endelige brandklassificering skal bekræftes i henhold til den komplette panelkonstruktion og den gældende teststandard.

Tekniske parametre

Produktspecifikationer

Typisk tykkelsesvalg

Metalkomposittagpanelets tykkelse bør bestemmes ud fra den påkrævede termiske ydeevne, brandspecifikation, spændvidde, lokalt klima og strukturelt design i stedet for udelukkende at vælges efter bygningstype.

Gældende standarder

Shunchen kan fremstille paneler i henhold til specificerede kinesiske og internationale krav, herunder GB/T 23932-2009 og EN 14509, hvor det er relevant. Brand- og ydeevneprøvning kan arrangeres i henhold til den gældende projektspecifikation, herunder relevante ASTM eller andre regionale testmetoder.

Den nøjagtige standard og testmetode bør bekræftes før produktion, fordi brandklassificering og termisk ydeevne afhænger af den komplette panelkonstruktion, inklusive metalbeklædning, kernemateriale, tykkelse, samlinger og installationskonfiguration.

Produktion og kvalitetskontrol

Kontinuerlig panelproduktion

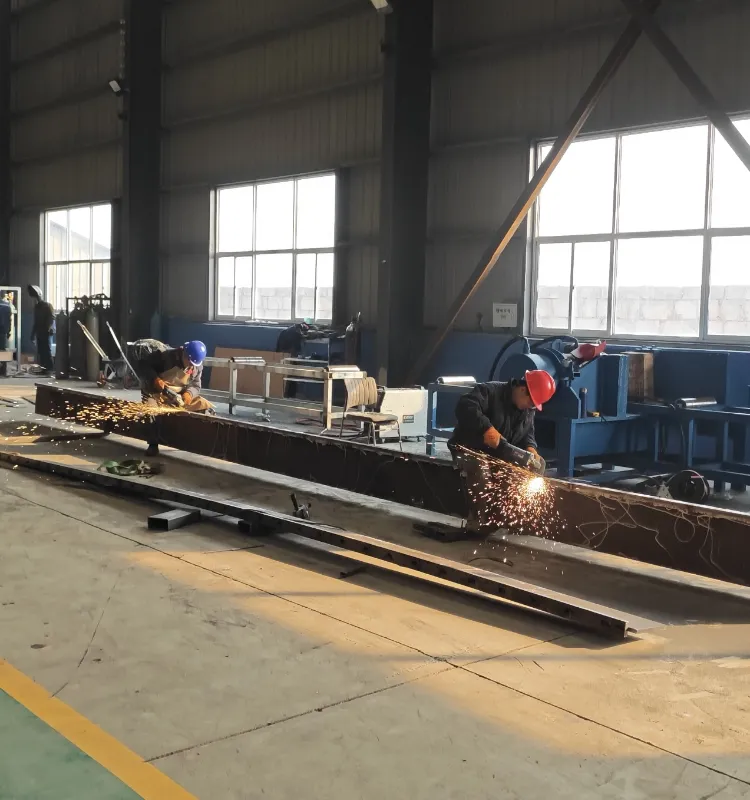

Shunchen bruger automatiserede kontinuerlige kompositproduktionslinjer til at danne metalpladerne, forberede isoleringskernen, påføre limmaterialer og presse lagene ind i et integreret panel.

Kontinuerlig produktion holder panelgeometrien og lagarrangementet ensartet gennem hele produktionsforløbet.

Inspektion af kernemateriale

Før laminering kontrolleres isoleringskernen i forhold til den påkrævede materialetype og specifikation. Densitet, tykkelse og andre relevante egenskaber kan verificeres i henhold til den valgte kerne og gældende inspektionskrav.

Panel Dimension Inspektion

Færdige metalkomposittagpaneler kontrolleres for tykkelse, bredde, længde, profiltilstand og synlige dimensionelle afvigelser. Eftersynet fokuserer på, om det færdige panel stemmer overens med den godkendte produktionsspecifikation.

Limning og overfladeinspektion

Den bundne grænseflade inspiceres for synlig delaminering og ufuldstændig limning. Metaloverfladen kontrolleres for ridser, belægningsfejl, buler og andre synlige skader før emballering.

Præstationstest

Afhængigt af produktkonfigurationen og projektkravene kan test omfatte termisk ledningsevne, brandydeevne, bøjningsmodstand og anden relevant ydelsesverifikation.

For eksportordrer, der kræver uafhængig verifikation, kan tredjepartsinspektion gennem organisationer som SGS eller BV arrangeres i henhold til det aftalte inspektionsomfang.

OEM tilpasning

Valg af kerne- og metalmateriale

Kunder kan specificere den ydre metalplade, den indre metalplade og isoleringskerne i henhold til projektets krav. Shunchen kan levere kombinationer baseret på farvebelagt stål, aluminium-magnesium-mangan-legering, PU, ​​PIR, stenuld og glasuld.

Paneltykkelse og bredde

Paneltykkelsen kan tilpasses efter isoleringskrav og bygningsdesign. Effektiv bredde kan også justeres for at matche taglayout og installationssystem.

Tilpasset panellængde

Paneler kan fremstilles i faste eller tilpassede længder. Klip-til-længde produktion reducerer behovet for omfattende skæring på stedet og gør det muligt at matche paneldimensioner med taggeometrien.

Overfladebelægning og farve

Kunder kan angive belægningstype, overfladefinish og farve. Polyester- og fluorcarbonbelægningssystemer er tilgængelige til forskellige eksponerings- og udseendekrav.

Præfabrikeret forarbejdning

Yderligere fabriksbearbejdning kan omfatte åbning, kantforsegling, hjørnebukning og forboring i henhold til godkendte tegninger. Disse operationer afsluttes før afsendelse, når projektet kræver, at paneler ankommer delvist forberedt til installation.

Installation og tilslutning

Taglayout

Inden installationen skal tagkonstruktionen kontrolleres for justering, rilleafstand, niveau og bærende forhold. Metalkomposittagpanelets dimensioner skal verificeres i forhold til det godkendte taglayout, før bundterne løftes op på taget.

Panelplacering

Paneler er placeret langs den designede tagretning og understøttet af de underliggende riller. Korrekt opretning er vigtig, fordi panelsamlingen bestemmer kontinuiteten af ​​tagbeklædningen.

Fællesforbindelse

Tilstødende paneler er forbundet gennem den designede sidesamling eller overlapningsstruktur. Samlingen skal være helt i indgreb og justeret før fastgørelse for at forhindre mellemrum mellem panelerne.

Fastgørelse

Fastgørelseselementer installeres gennem det udpegede fastgørelsesområde ind i den understøttende struktur. Befæstelsestype, afstand, skivespecifikation og fastgørelsesposition skal følge projektinstallationstegningen og lokale vindbelastningskrav.

Inddækning og tætning

Tagkanter, kamme, dale, gennemføringer og andre krydsninger kræver passende inddæknings- og tætningsbehandling. Disse områder er særligt vigtige for at forhindre vandindtrængning, fordi de afbryder den kontinuerlige tagflade.

Installationsdetaljer skal følge panelleverandørens monteringsvejledning og konstruktionsingeniørens godkendte tagdesign.

Hvorfor vælge Shunchen?

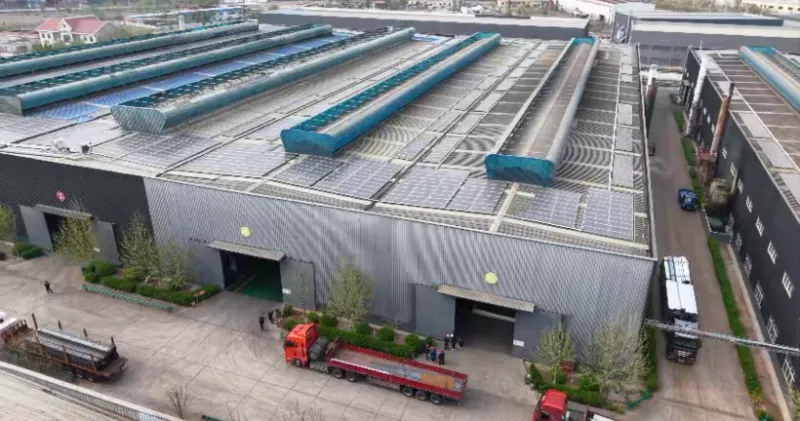

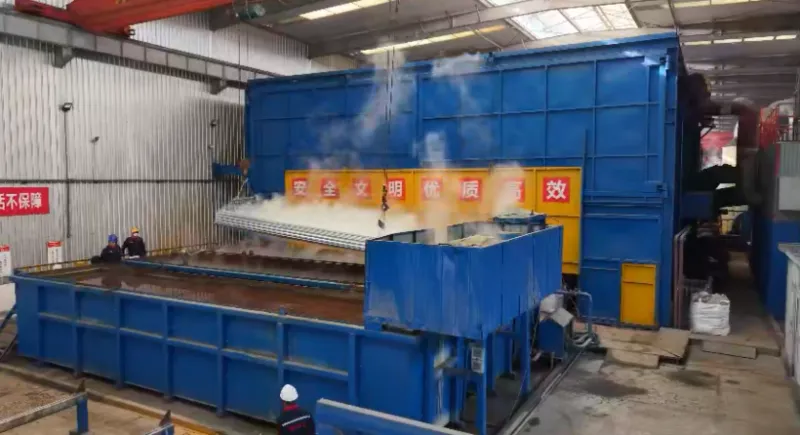

Shunchen leverer metalkomposittagpaneler fra en integreret stålbearbejdningsproduktionsbase med faciliteter, der dækker stålmaterialebehandling, belægning, galvanisering, lager og logistik.

Koncernen har en årlig produktionskapacitet på over 450.000 tons og mere end 40.000 kvadratmeter produktions- og lagerplads. For ordrer på komposittagpaneler understøtter denne produktionsinfrastruktur indkøb af råmaterialer, panelproduktion, tilpasset forarbejdning, inspektion, emballering og eksportforsendelse inden for samme forsyningskæde.

Kunder kan specificere panelkerne, metalplade, tykkelse, bredde, længde, belægning, farve og præfabrikationskrav før produktion. Teknisk information gennemgås i forhold til projektspecifikationen, således at produktionskonfigurationen bekræftes, inden ordren går i produktion.

For eksportordrer kan Shunchen levere fabrikstestdokumentation, dimensionsinspektionsoptegnelser, materialedokumentation og tredjepartsinspektion, hvor det er nødvendigt. FOB- og CIF-forsendelsesordninger er tilgængelige for internationale ordrer.

FAQ

Hvad er forskellen mellem et metalkomposittagpanel og en enkeltlags metaltagplade?

Et metalkomposittagpanel indeholder en isoleringskerne mellem to metallag, mens en enkeltlags tagplade hovedsageligt giver den udvendige vejrbestandige belægning. Kompositstrukturen kombinerer derfor tagdæknings- og isoleringsfunktioner i én præfabrikeret komponent.

Hvilken kerne skal vælges til et komposit tagpanel?

PU og PIR vælges almindeligvis, når termisk isolering er det primære krav. Stenuld er velegnet til projekter, hvor brandydeevne og mineralbaseret isolering er vigtig. Glasuld kan overvejes, når der kræves termisk og akustisk isolering. Den endelige udvælgelse bør følge projektets varme- og brandspecifikationer.

Hvilke paneltykkelser er tilgængelige?

Almindelige tykkelser omfatter 50, 75, 100, 150 og 200 mm. Andre tykkelser kan diskuteres i henhold til den nødvendige termiske ydeevne og projektdesign.

Kan panellængden tilpasses?

Ja. Paneler kan leveres i faste længder såsom 6 m og 12 m eller skåret til i specificerede længder i henhold til taglayout og transportkrav.

Kan den udvendige farve og belægning tilpasses?

Ja. Polyester, fluorcarbon og andre specificerede belægningssystemer kan leveres. Farven kan også tilpasses i henhold til det tilgængelige belægningssystem og projektkrav.

Kan du levere aluminium-magnesium-mangan paneler?

Ja. Aluminium-magnesium-mangan-legeringsplader kan bruges som metaloverflade til passende komposit-tagpanelkonfigurationer. Underlagets tykkelse og panelstrukturen skal bekræftes i henhold til tagdesignet.

Kan du behandle åbninger inden forsendelse?

Ja. Åbning, kanttætning, bukning og forboring kan arrangeres efter godkendte produktionstegninger.

Hvilke oplysninger er nødvendige for et tilbud?

De påkrævede oplysninger omfatter normalt tagareal eller panelmængde, paneltykkelse, kernemateriale, metalpladetype og -tykkelse, effektiv bredde, panellængde, belægning, farve, installationskrav og leveringsdestination. Tagtegninger er nyttige, når kunden har behov for mængdeberegning eller præfabrikeret forarbejdning.

Kan du arrangere tredjepartsinspektion?

Ja. SGS, BV eller anden aftalt tredjepartsinspektion kan arrangeres i henhold til det inspektionsomfang, der er angivet i købskontrakten.
